iPhoneXs 水没による液晶破損の修理
- 渋谷店 2019年11月2日 2020年5月8日 スマホ修理ジャパン代表 中嶋拓也
iPhoneXs 水没による液晶破損の修理
スマホ修理ジャパン新宿店のスタッフDです！
本日はiPhoneXsの水没修理でご来店頂きましたのでご紹介いたします！
お持ちいただいた際の症状
お持ち込み時の状態は、本体は起動できている状態でしたが、画面が映らずタッチ操作が全く出来ない状態でお持ち込みされました。お客様の話によると、トイレで落としてしまい、その後、汚いからという事で、手洗いもしてしまい、その時から液晶が徐々に映らなくなって、今の状態になってしまったそうです。
iPhoneXsの耐水レベルはIP67ではありますが、完全防水ではない構造なので、トイレで一回落としたぐらいならまだしも、手洗いをしてしまっては、内部に水が浸入してしまい、液晶を壊す原因になります。
今回は、端末側は無事で、液晶のみが破損してしまったようですね(;´∀｀)
さて、早速作業に移りたいと思います。
iPhone Xsの画面修理
まずはパネルオープン

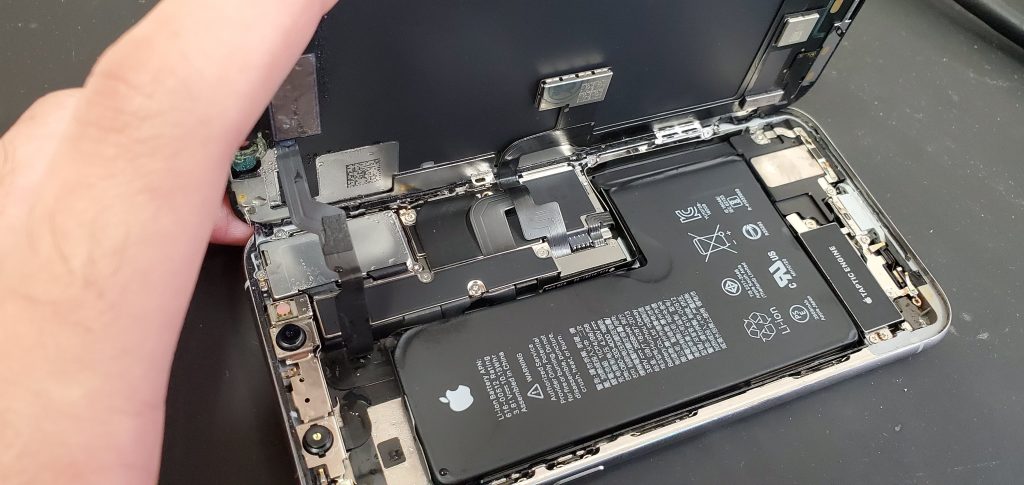

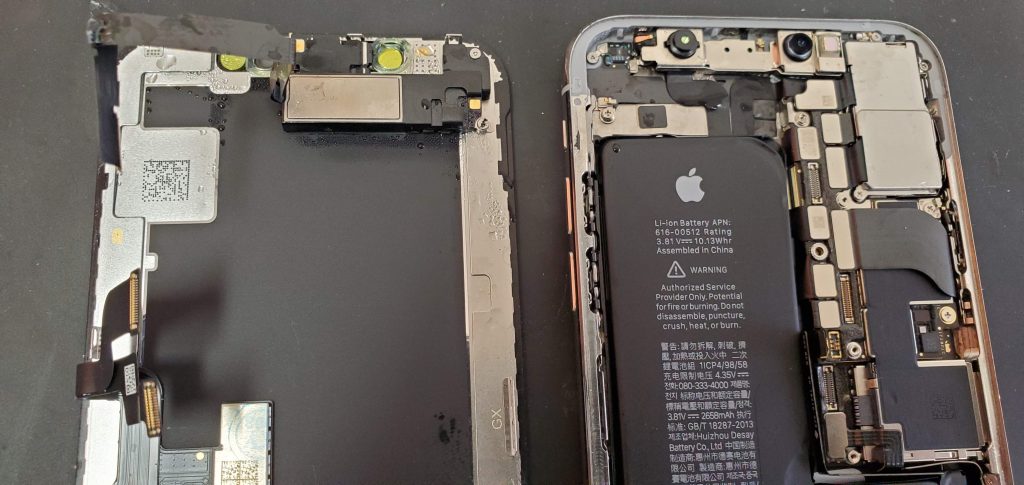

中を開封した状態です。
全体的に濡れてはいますが、乾いた後なのか、あまり濡れていない状態でした。

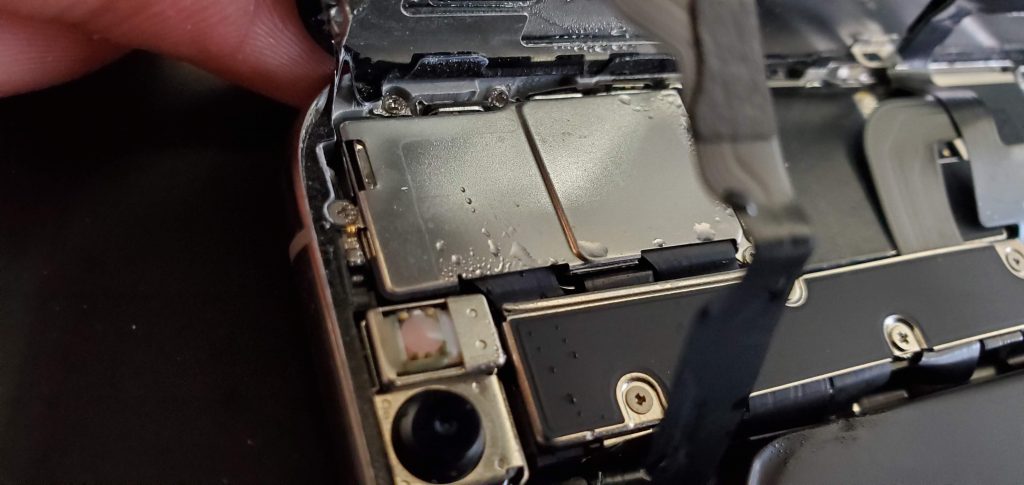

中には水分が…
これでも症状は軽度です。
しかし、運が悪いと端末内の回路やチップの腐食で起動不良となる場合も…

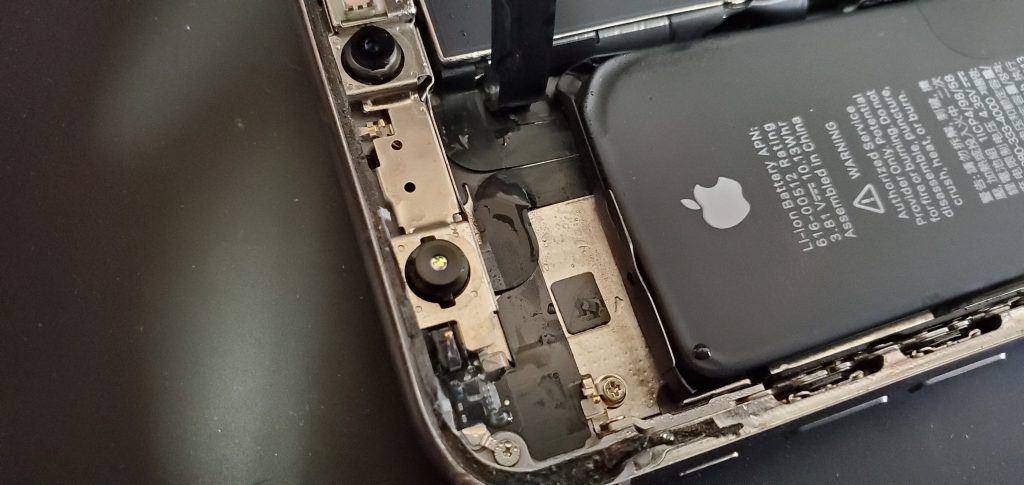

塗れていたのは上記の画像の2ヵ所の部分で水滴が残っていました。
アウトカメラは裏側でも曇っている状態が確認出来たので、ここにも水が浸入したのでしょう。
残留物が残らないように水分を飛ばします。

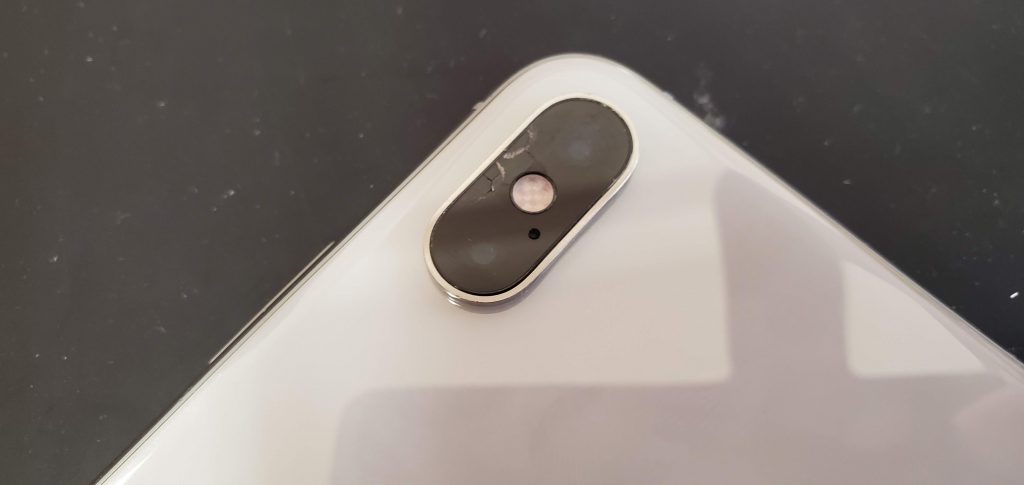

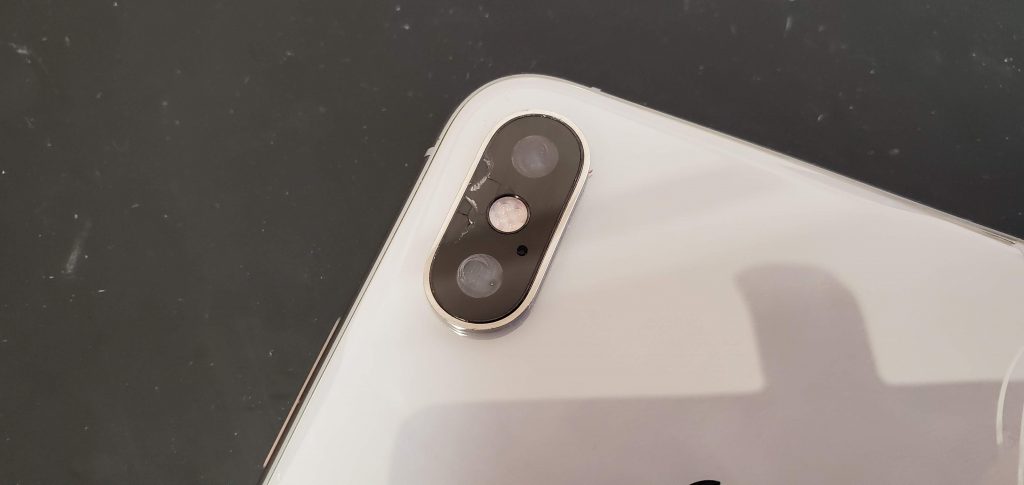

カメラ部分の割れと曇り
因みに裏側がこんな感じです。
完全に曇っちゃってますね(;´∀｀)
ここまで曇っていると、内部から清掃しないと綺麗になりません！

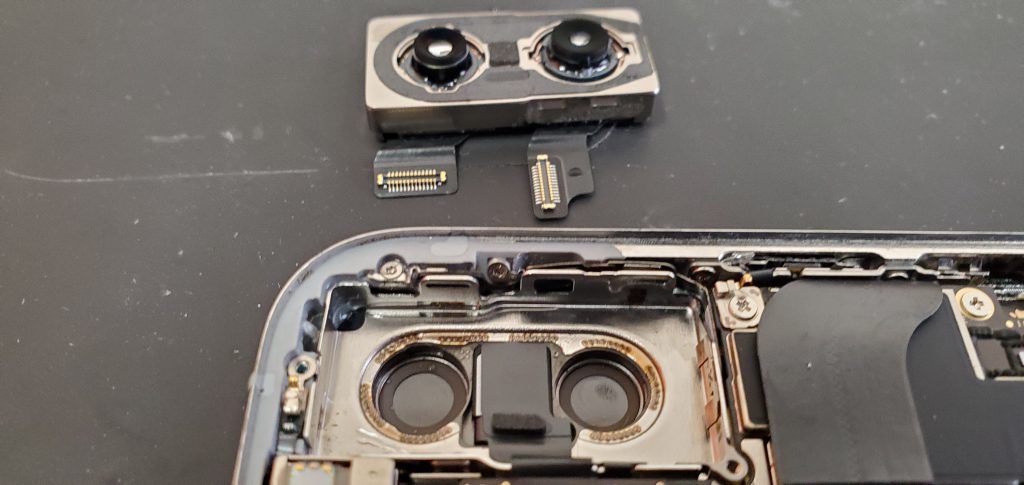

カメラモジュールもしっかりと清掃・乾燥
と言う訳で、カメラを外して清掃と乾燥を行います！
綿棒で中を拭って、ヒートガンで乾かせば完了です！
作業が終わったら、元の状態に戻しておきます。
曇りが取れました
清掃後はこの様に綺麗なレンズに戻りました(^_-)-☆
今回は価格をヒアリングの結果最小限に抑えるためにレンズガラスの交換は行いませんでしたが、きれいにしたいお客様のご要望があれば交換可能でございます。

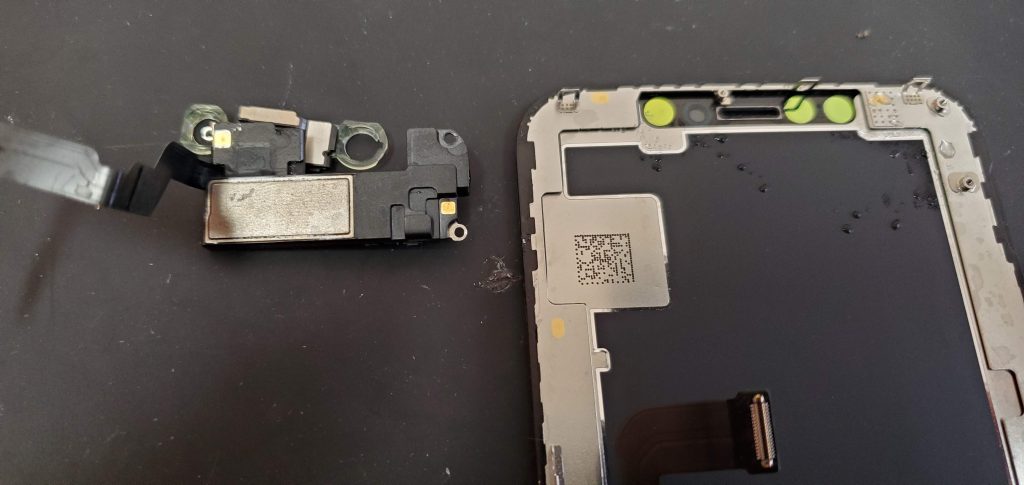

パネルに付属しているパーツの移植
続いて移植作業を行います。
iPhone Xと同様に、iPhone Xsのも上部の近接＆イヤースピーカーを移植するだけで組みつけ作業は完了です。

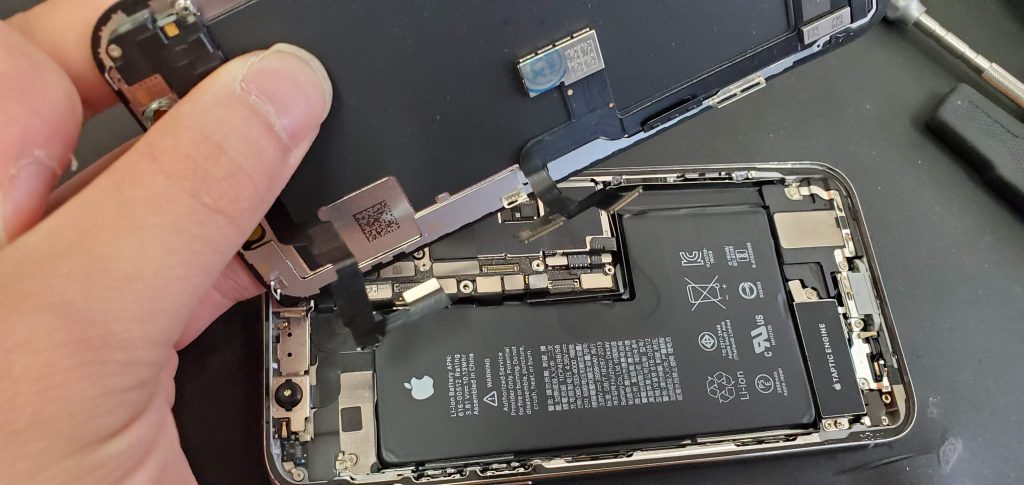

各パーツの組付け
移植作業が終わったら、端末の基盤の清掃を行って、いよいよ組み付け作業に移ります。
ここまでの作業で40分程度です。
パネルテープも張り替えて、早速起動確認を行います。

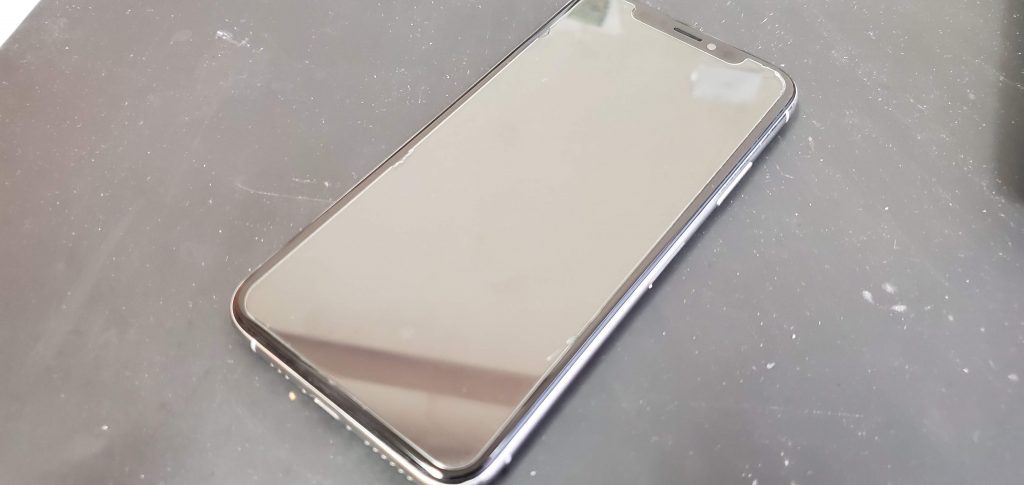

作業完了！最後はしっかりと動作チェック

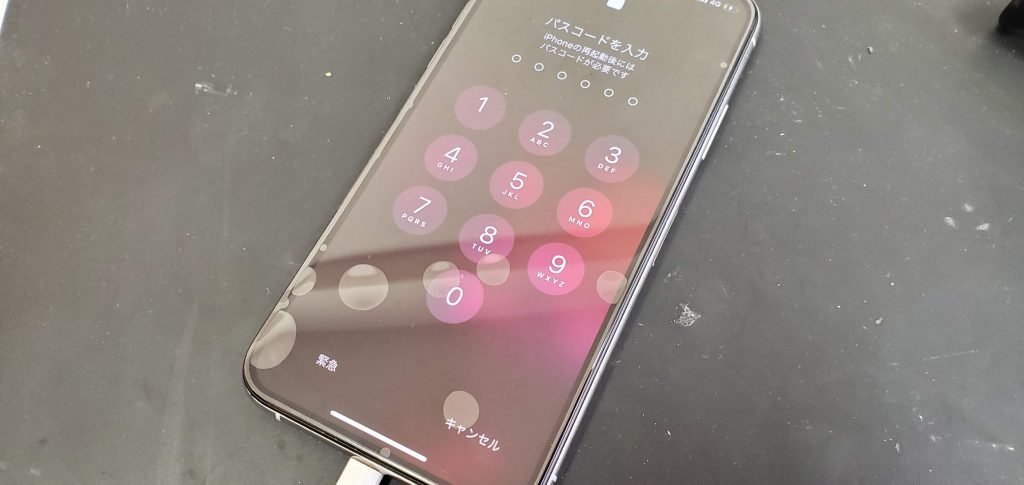

問題なく立ち上がりました！
起動した時点でFaceIDが生きているかどうかは、この時点で分かります。
「FaceIDがアクティベート出来ません」と表示が出ると、FaceIDが破損している事になるのですが、今回はその表示が
出なかったのと、反応もしていたので、破損は免れた様です(;´･ω･)

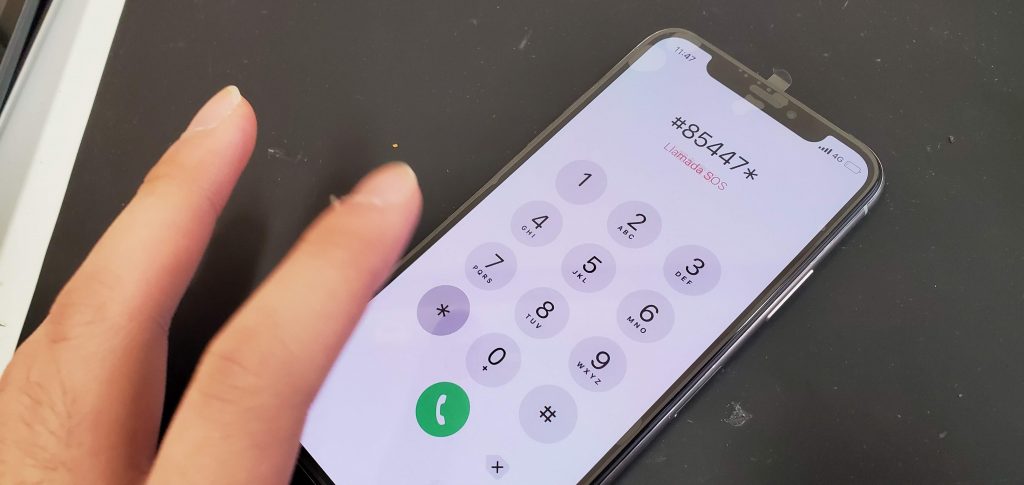

動作も問題なし！
タッチ操作も全ての個所で反応があったので、ここも問題ありません。
その他、スピーカーの動作や、カメラの動作も確認しましたが、全ての機能で問題ありませんでした。
と言う訳で、水没復旧成功です！
復旧の要因は、水没してすぐお持ち込みして頂いたことが最大の要因です！
早く処理した方が復旧率は大幅に上がります！起動している状態であればより直る確率も変わります！
この様に成功事例もありますので、水没したと思ったら、なるべく早めにお持ち込み下さいね(^^♪
