iPhoneX　水没による起動不可でご来店！！

スマホ修理ジャパンスタッフDです！

本日はiPhoneXの水没修理でご来店されましたのでご紹介します。
今回はある故障のご紹介をさせて頂きますので、前半の修理内容を簡潔に説明します。

まずこのiPhoneXは先日の台風19号の大雨で水没してしまったとの事でお持ち込みされました。
当初は起動不可の状態でお持ち込みされました。

内部は完全にびちょびちょの状態で、まず基板洗浄を行い、パネルの交換をしました。

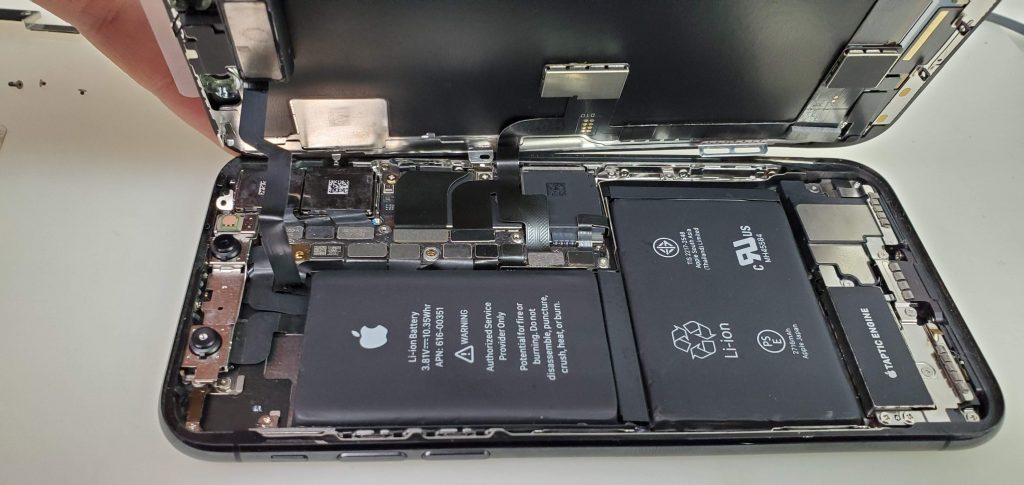

画像はそこまでの作業を行い、起動を確認する所です。

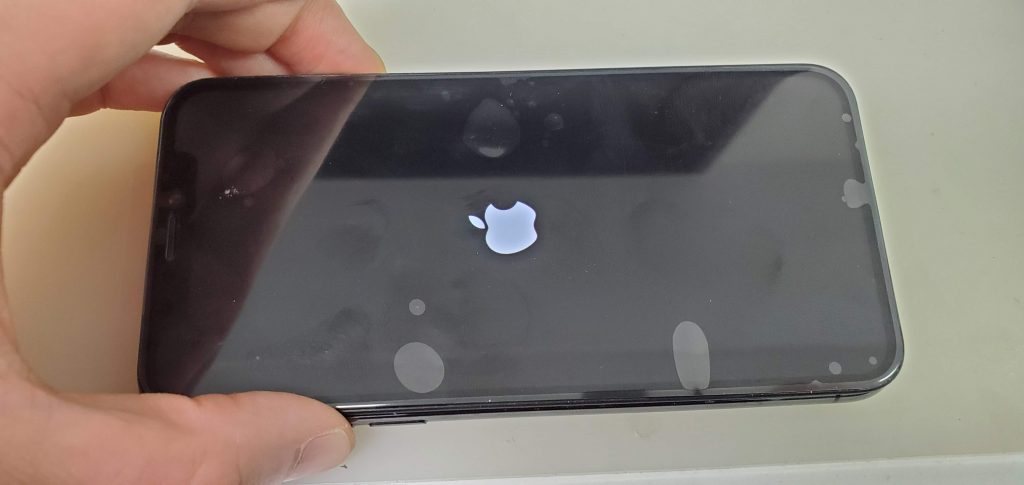

では起動を確認して見ます。

正常に起動出来れば、問題なく使用できるのですが、果たしてどうなることやら・・・・・

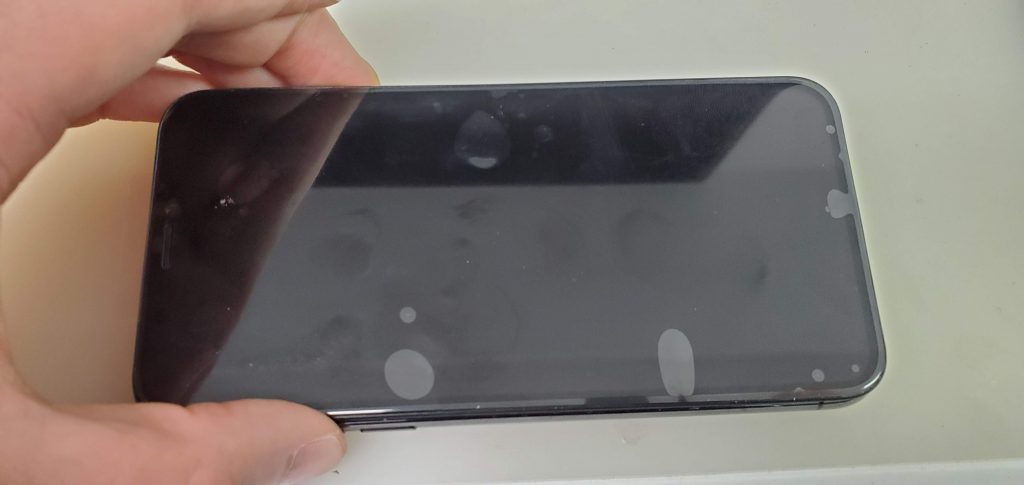

画面真っ暗・・・・・はい落ちました。
この後何度も試しましたが、リンゴループして全く起動しませんでした。



実は、この端末、作業は画面交換と洗浄だけで起動出来ていたんです。
なので、一旦画面交換で直った～と安心してしばらく充電していたのですが、30分ぐらいして様子を見てみたら・・・・・

なんと電源が落ちて全く起動しなくなってしまったのです！！
私もこの時点でかなりビックリして顔が→(；ﾟДﾟ)ってなってました。。



リンゴループになっていたので、もしやと思い、他の部品も壊れているのではと思い再度修理を試みてみました。



















真っ先に疑ったのが、このライトニングです。

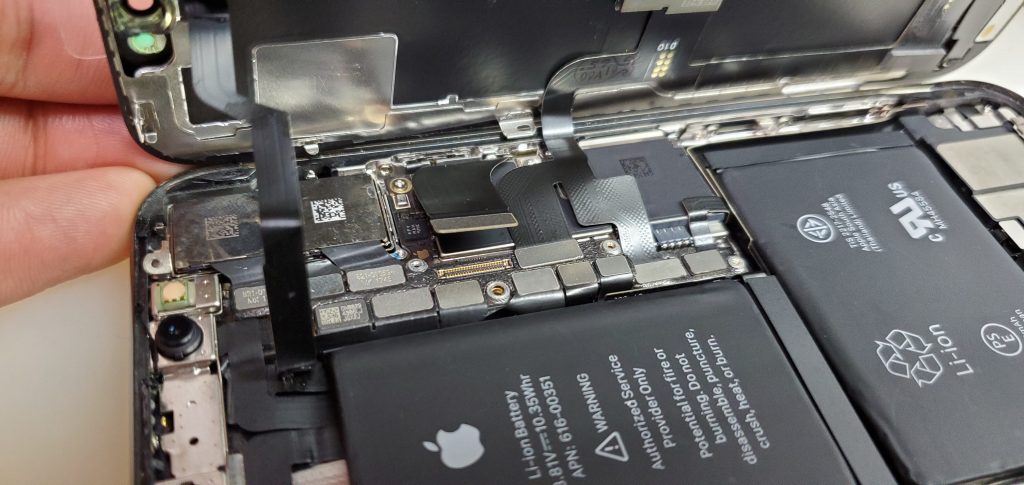

まずはコネクターを外して、起動してみます。
これで一発で改善すればいいのですが・・・・・

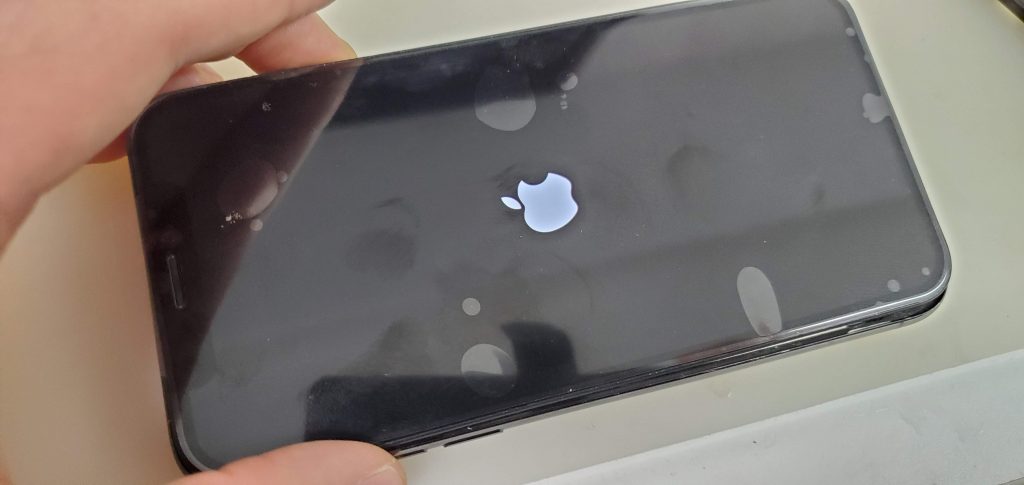

取り合えず起動はしました。ここからです。

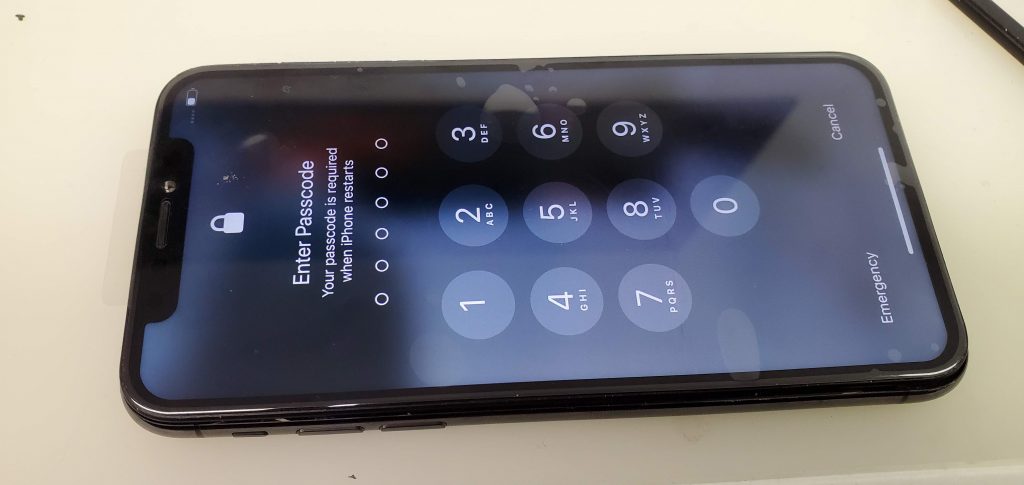

点きました！！！！！！！！！！

どうやら、ライトニングが原因の様です。
原因が分かれば早速組み上げます。

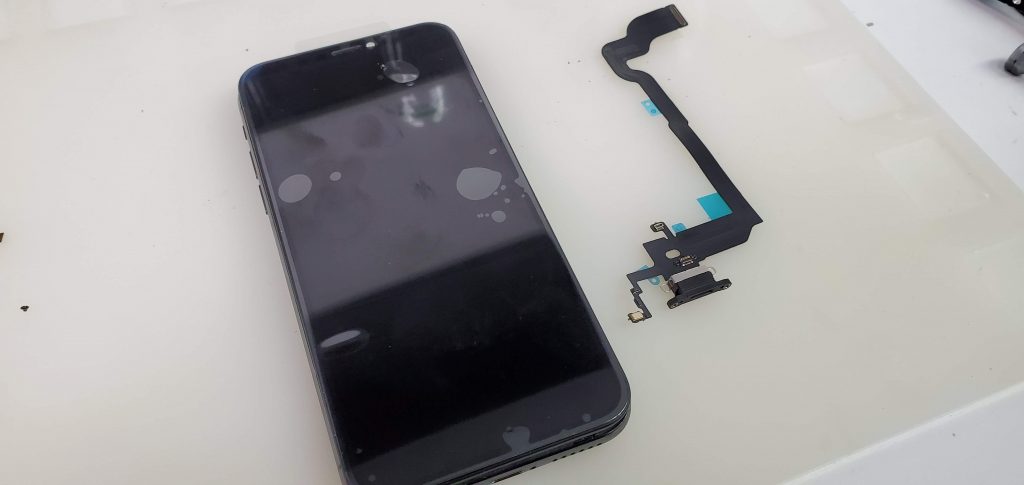

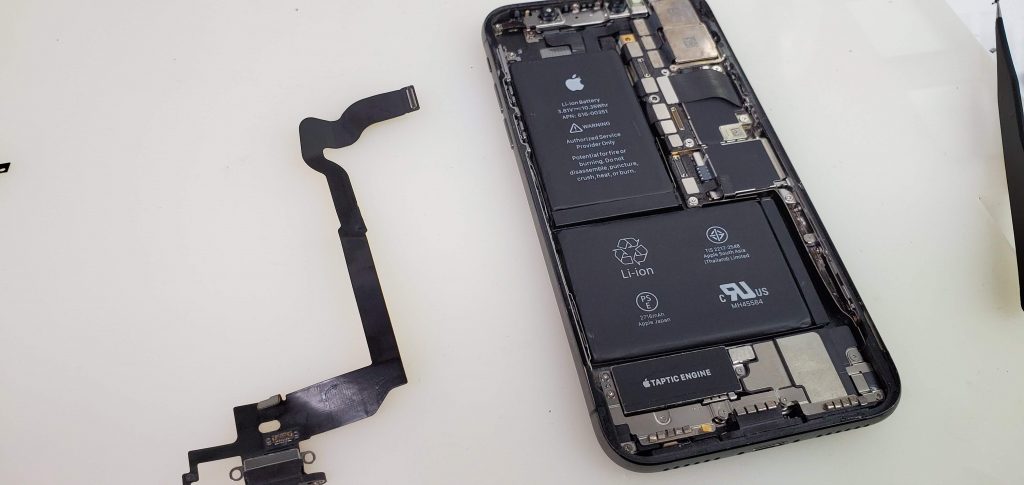

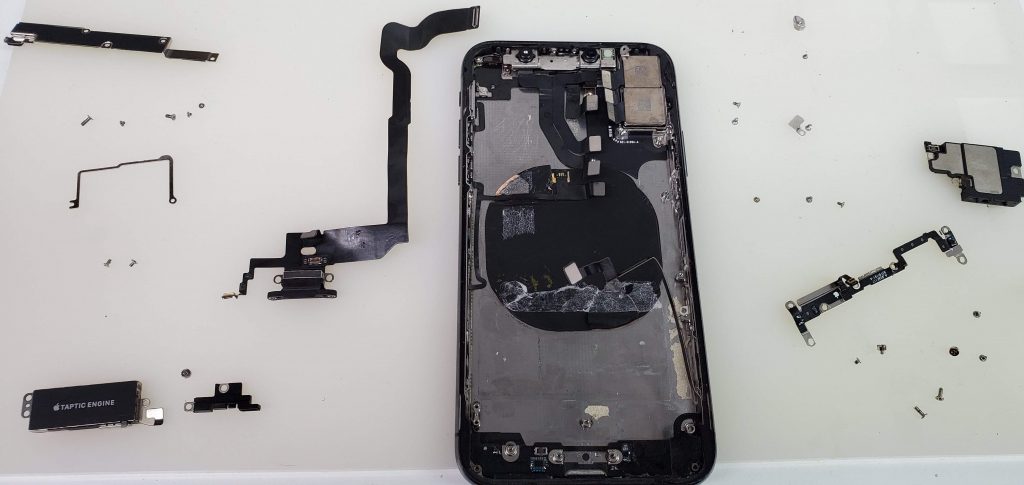

ライトニングを取り外した画像です。
見てください。もう7割以上分解しました(;^_^A

iPhoneXのライトニングはバッテリーと基盤を外さないと取り外せない構造になっています。
なんと修理屋泣かせのなんでしょう(´;ω;｀)

ここまでの作業に30分ぐらいかかりました。
バッテリーを外す際ですが、バッテリーテープが付いていない状態でしたので、恐らく他でバッテリー交換をしているみたいでした。粘着がワイヤレス充電の所にまで張り付けてあったので正直ビビりました(-_-;)



























取り外した後は、若干水分が残っていたので、それを完全に除去してから組み上げる作業を行いました。

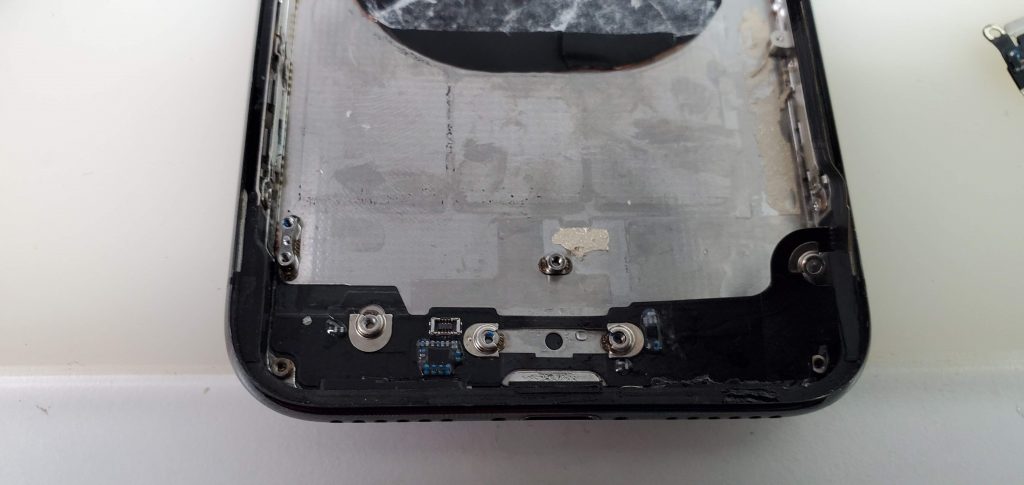

かなりカルキの跡がついているので、ライトニングコネクター部分に水が溜まっていたのが分かります。



























基盤・バッテリー・ライトニングコネクターを組み付け直した後の画像です。
組み直すのもなかなか大変でした・・・
ここまでの作業で50分程度と言ったところです。

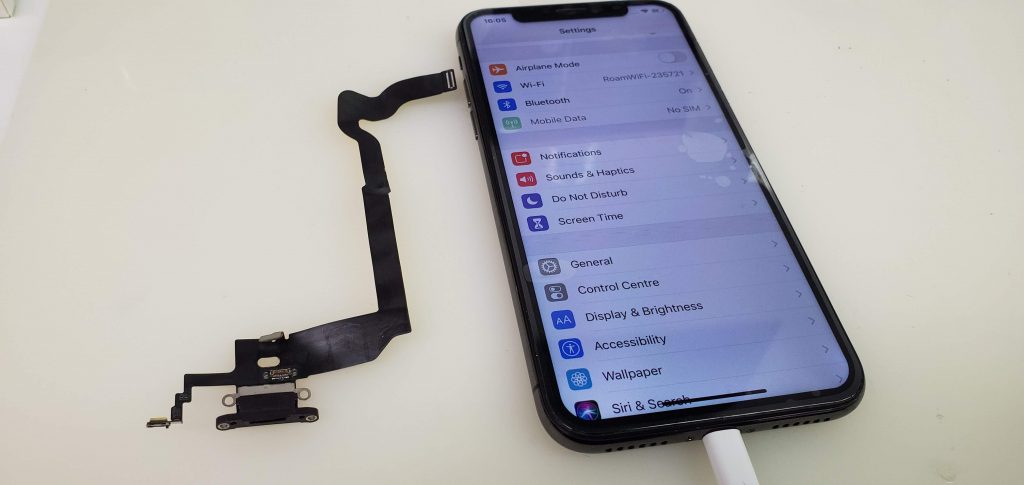

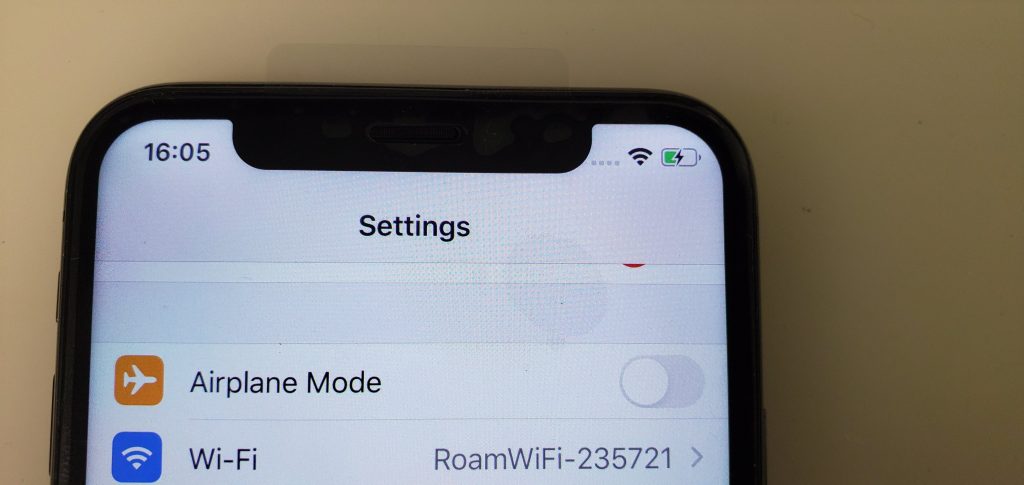

組み付け後は問題なく正常jに起動しました。
充電の反応もあり、その他スピーカーや収音マイクの動作も問題なく、これで作業は終了です。























今回の水没修理は、基盤洗浄に加え、液晶と充電コネクターの修理で完了しました。

全ての作業を終えるまで90分程度かかり、いつもより時間が掛かった修理となりました。
一旦完了したと思ったのに、まさかのライトニングも故障していた事に気づくイレギュラーな修理となりましたが、
お客様にお渡しする前に気づけて良かったと思いました。

水没修理はこういった事も踏まえて2時間程度お時間を頂いております。
故障個所によっては時間が掛かるので、お持ち込み頂く際は十分時間に余裕を持ってお越しください♪
