iPhoneXS 液晶パネル修理

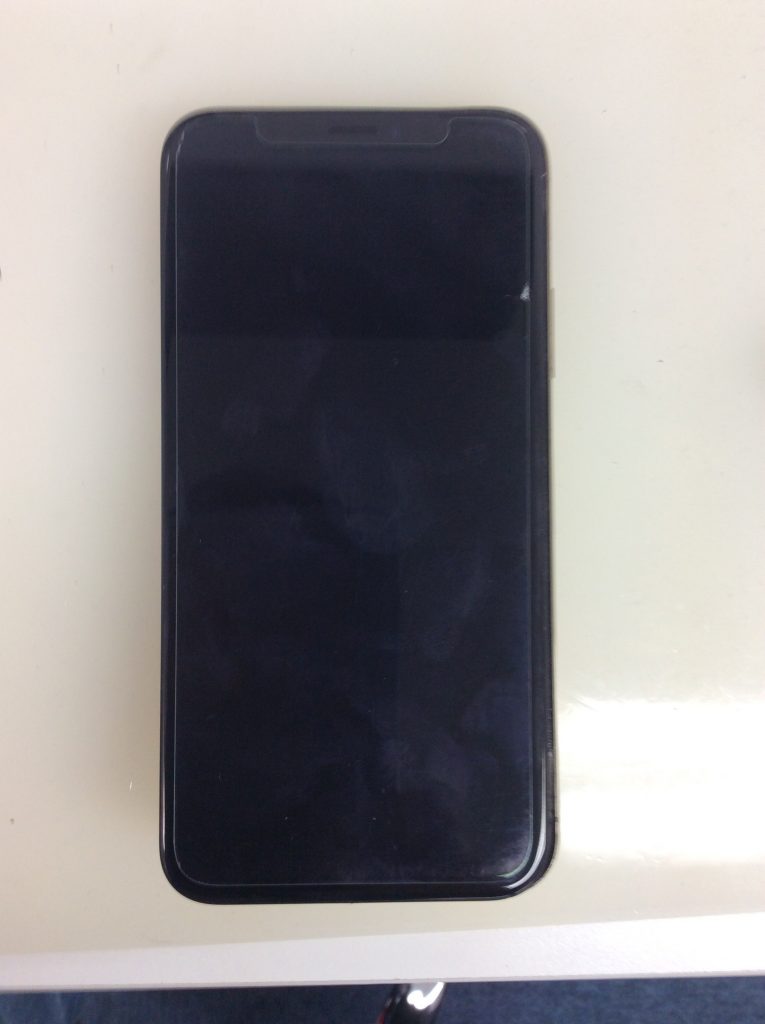

今回iPhoneXS の液晶が落とした衝撃で映らなくなってしまったというご相談で

お客様がご来店されました。

何度か電源ボタンを押していると一瞬付くのですが、

液晶に縦の線が入っている状態でした。

この場合は液晶の修理をさせて頂きます。

作業時間は30分～1時間程の予定。

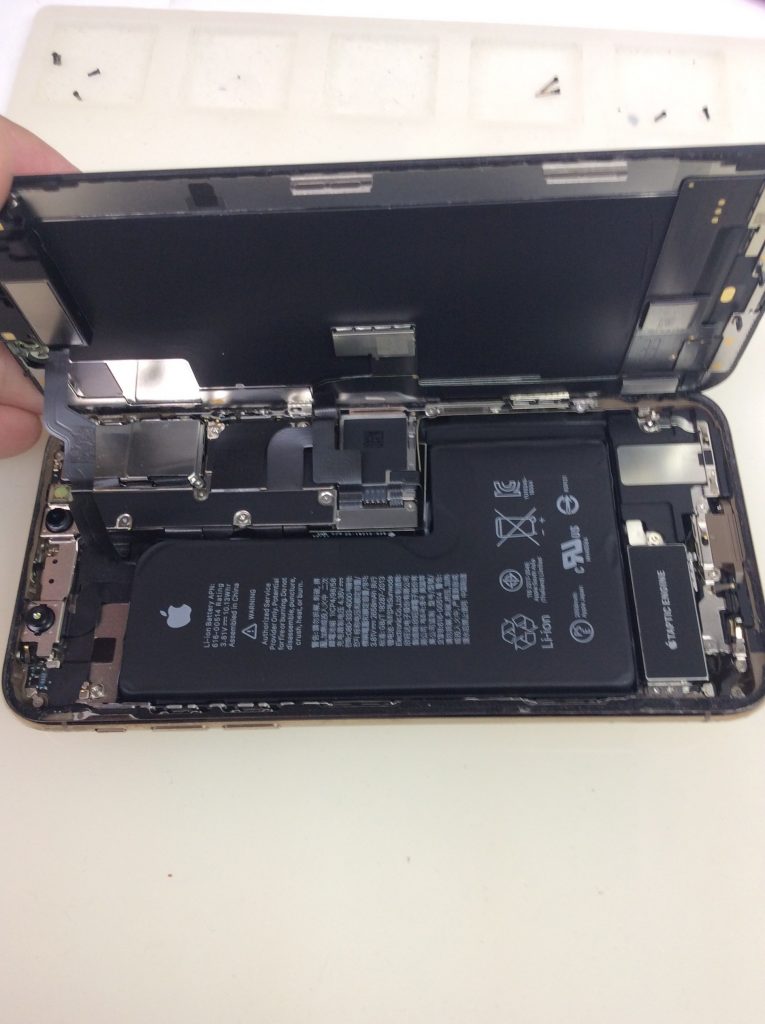

中を開けてまずは水没等していないか確認。

構造はほぼiPhoneXと同じ作りになっています。

水没の反応はありませんでした。

単純に液晶破損です。

早速液晶交換に入ります。

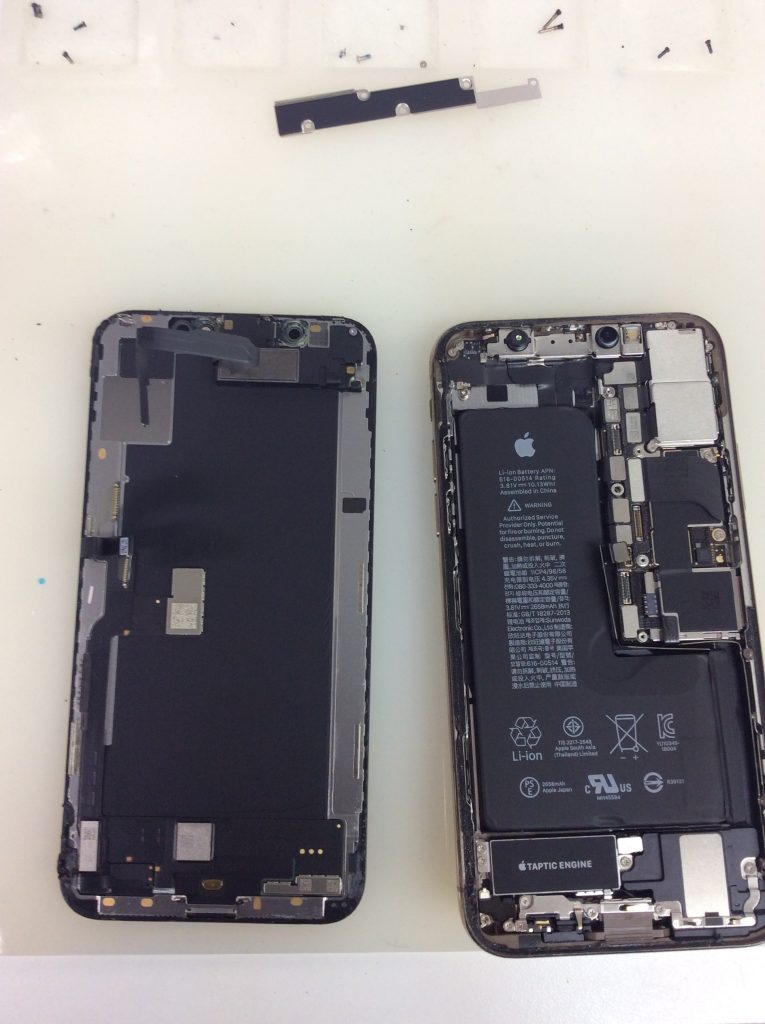

まずはパネルを本体から分離させます。

基板に多数のコネクターがあるので間違えて外さないように注意です。

iPhoneX以降の液晶パネルはすでに殆どの部品が組み込まれている部材を使用する為、

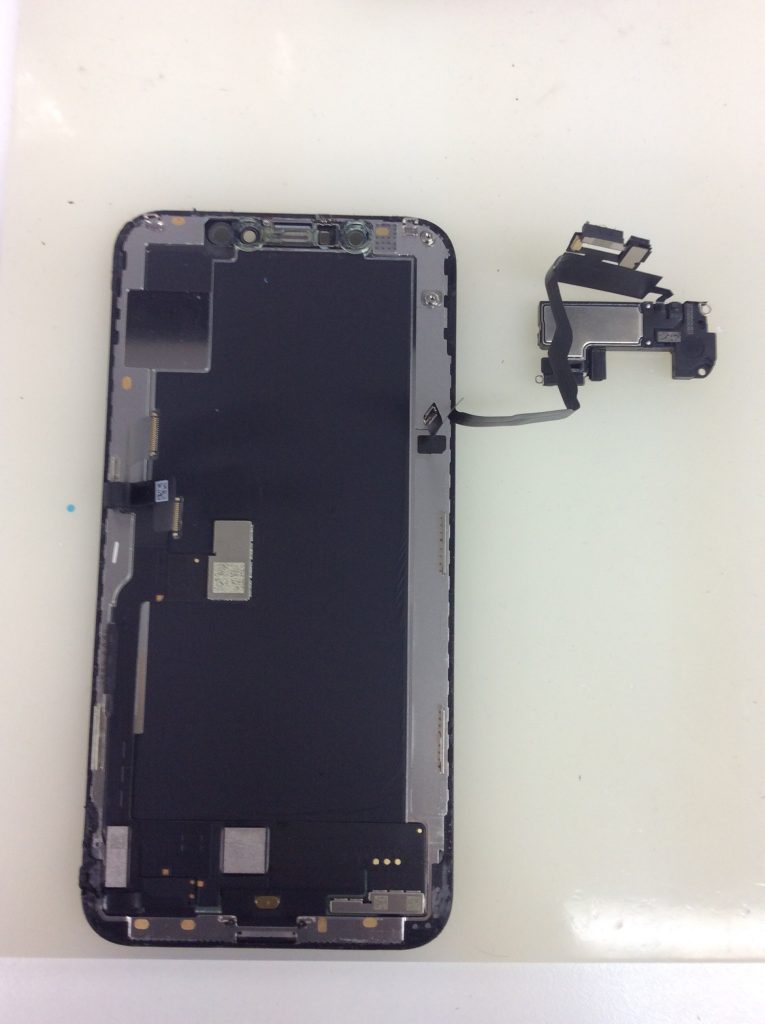

移植する部品は近接＆イヤースピーカーのみです。

画面上部に長いケーブルの付いた部品です。

ただこの部品はFaceIDとペアリングされているので、破損させてしまうとFaceIDは使えなくなります。

移植も無事に終わり、液晶パネルを元に組み立てて終了です。

今回は30分ほどで作業が完了しました。

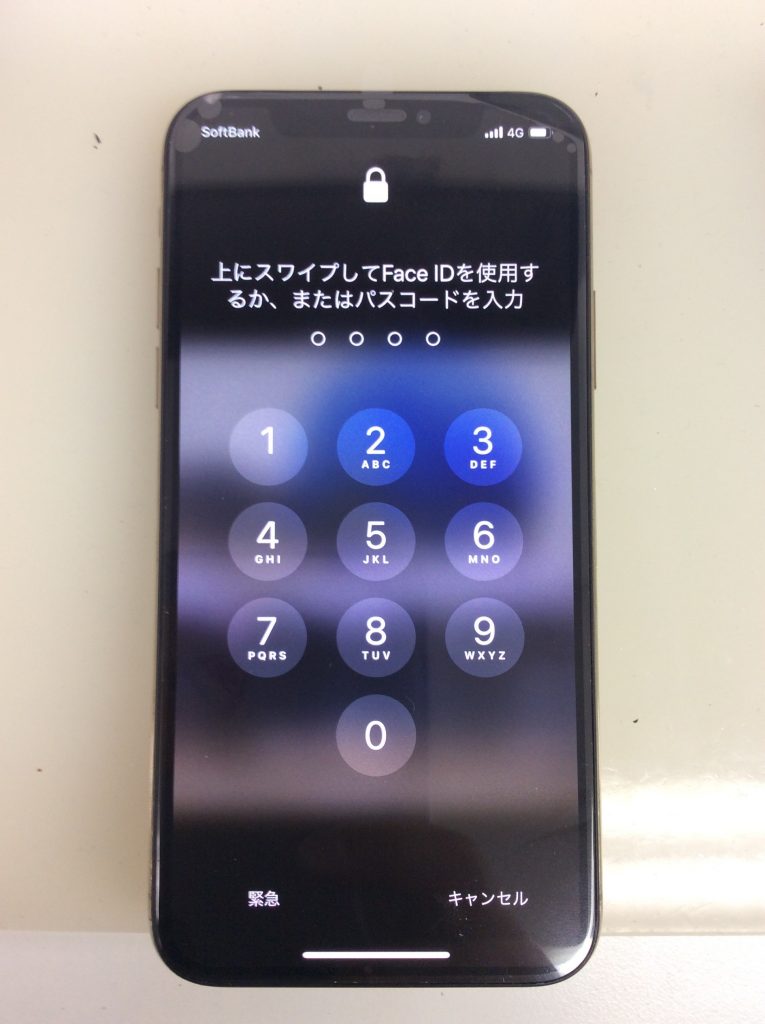

見事に液晶が点きました！！

動作確認をして、FaceIDも問題なく使用できました。

お客様も安心されたご様子でこちらも一安心いたしました。

この度はご利用いただきましてありがとうございました。
