コネクターの位置がエグい！iPodtouch6パネル修理。

スマホ修理ジャパン渋谷店です。

今回のご依頼は、

iPodtouch6のパネル修理のご依頼を承りました。

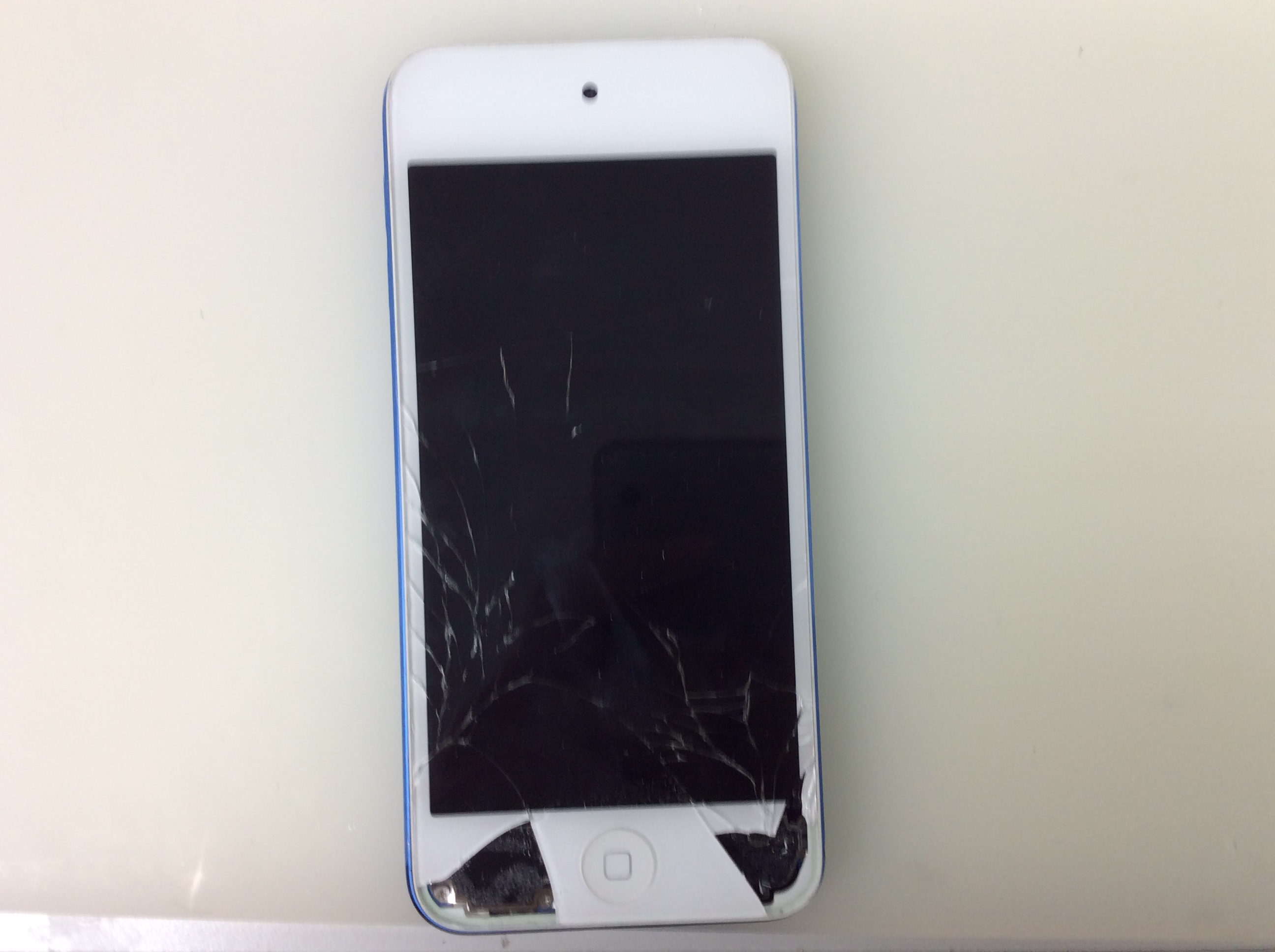

症状はガラス割れですね。

下部の割れが激しく一部剥がれてしまっている状態。

ぱっと見の外見はiPhone5にそっくりですが、内部は複雑な構造になっております。

まずtouchシリーズはパネル面の固定に特殊な両面テープを使用して固定されております。

touch6は下部は両面テープでサイドはガッチリとした爪で引っ掛けてあります。

この爪が固くてなかなか外せないのが難点(^^;;

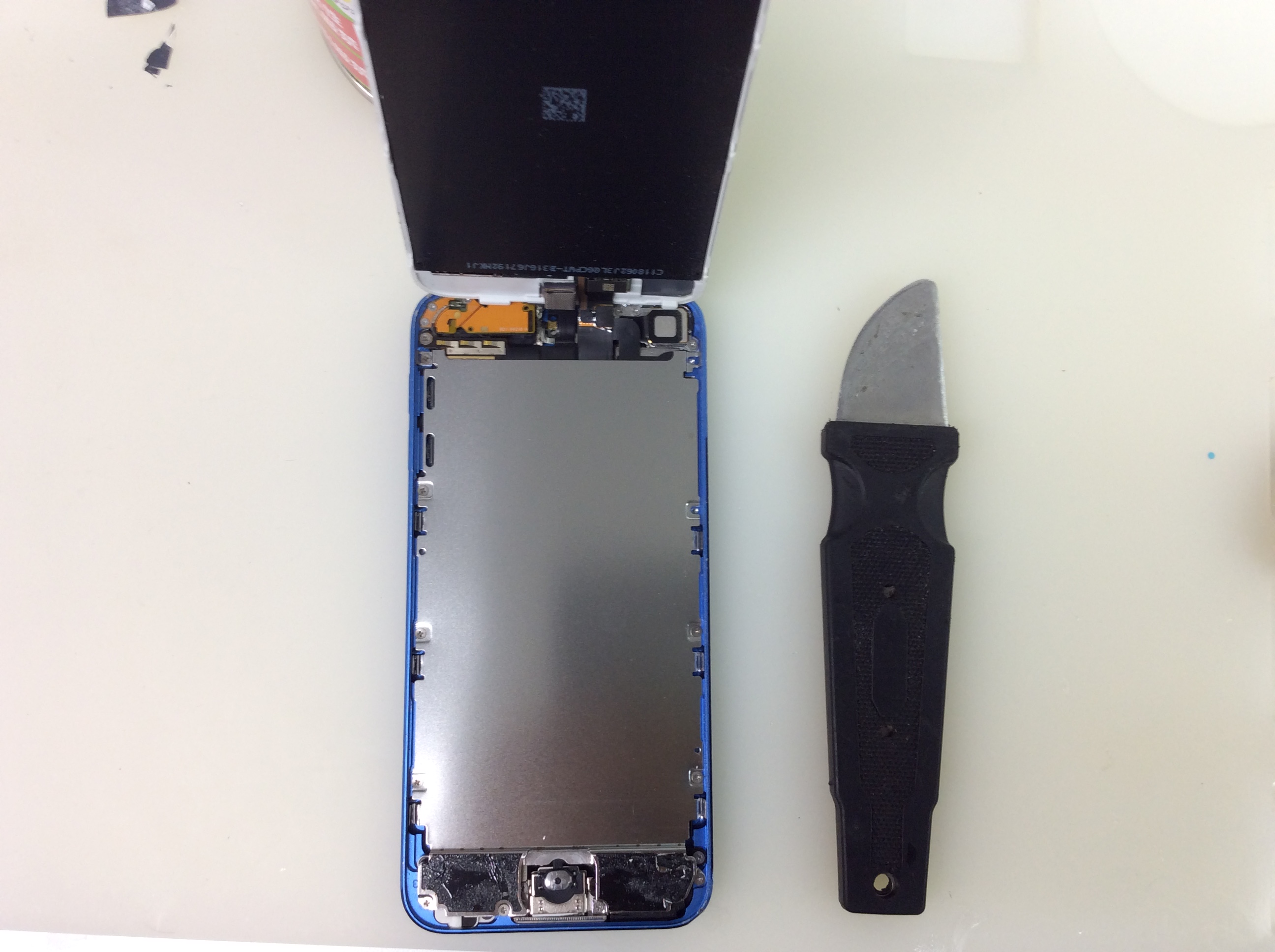

なんとかパネルを剥がせました。

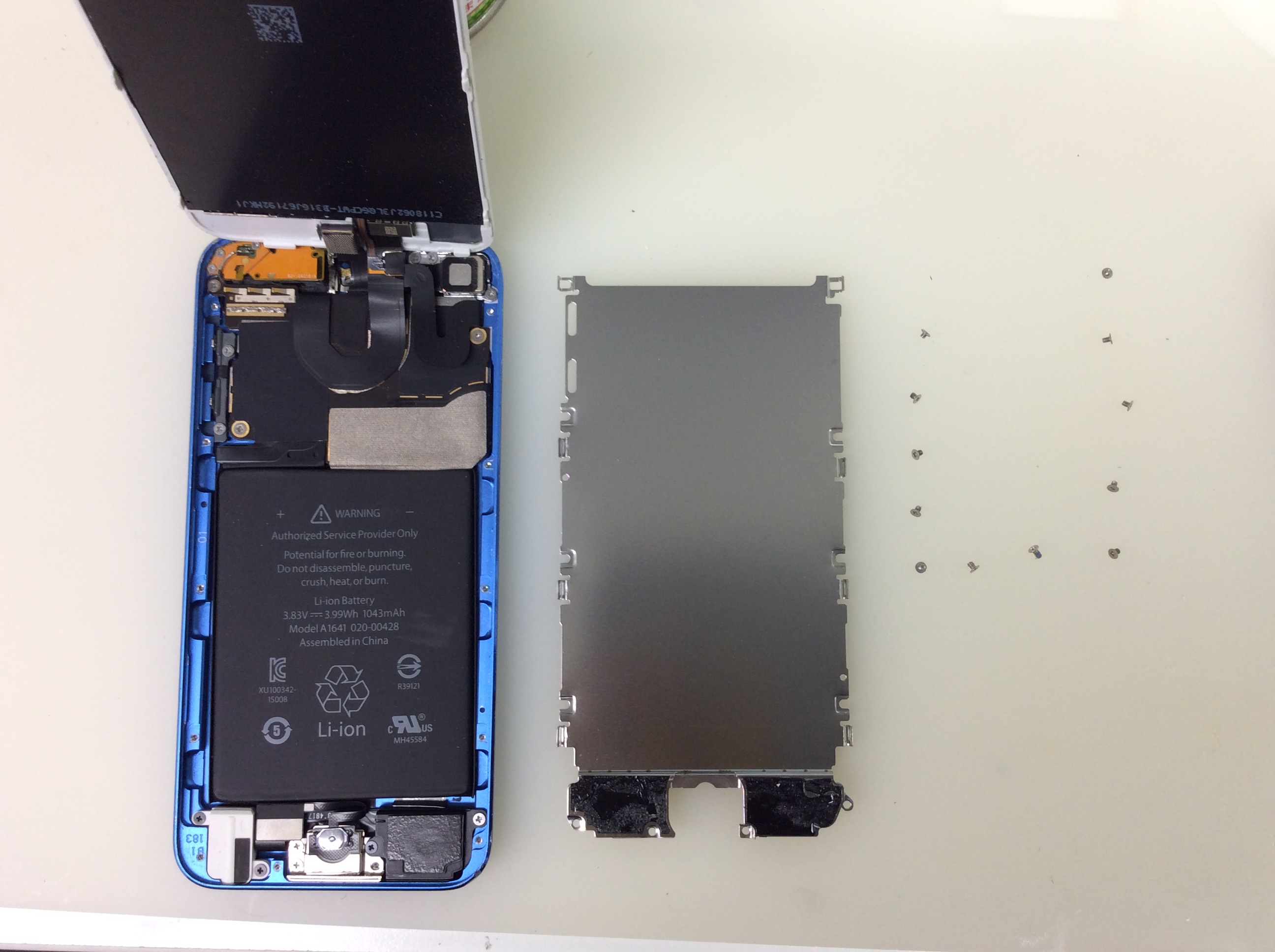

次に銀色のプレートを外します。

これは数カ所ネジで固定されているだけなので、外すのは容易にできます。

計１２個のネジを外して取り外しました。

先に言っておきますがパネルのコネクターは基盤の裏側にある為、

基盤をめくらないとパネルの分離ができません。

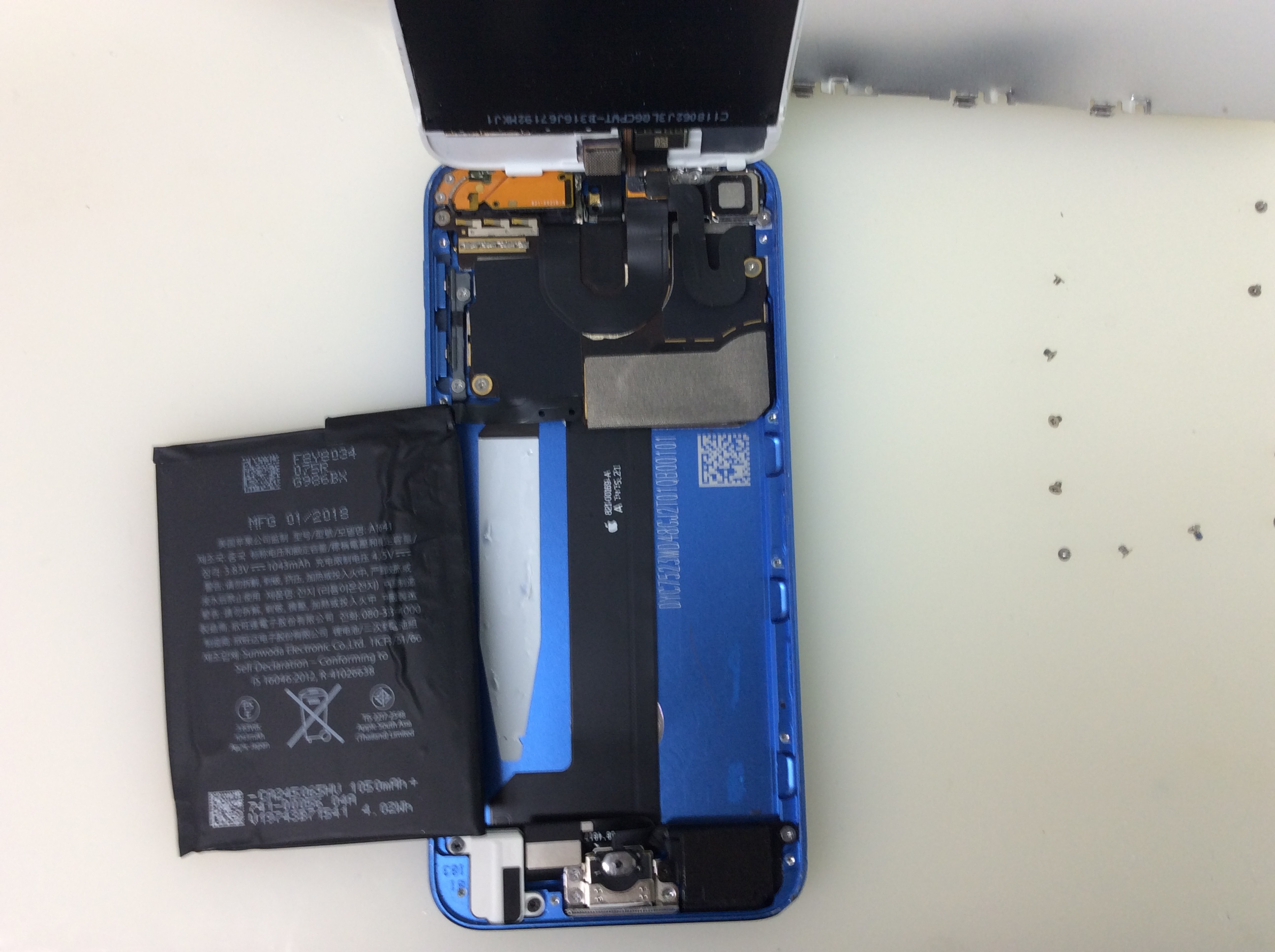

なのでまずはバッテリーを外しますが、

バッテリーは基盤にハンダ付けされているので完全に取り外さずに作業をします。

バッテリーを外したら、下部のライトニングと上部の基盤を固定しているネジを外し、

ライトニング側から基盤をめくります。

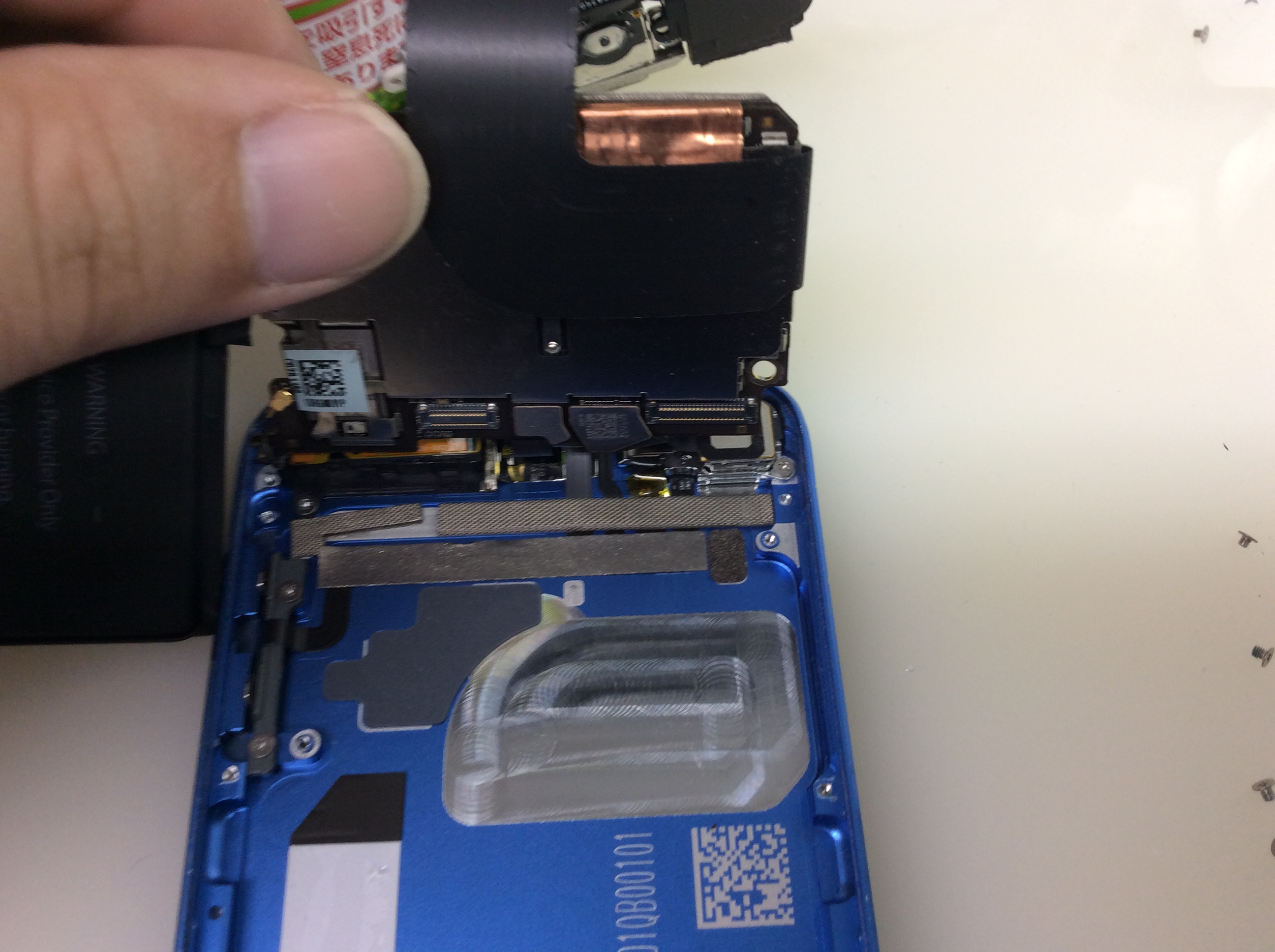

すでにパネルのコネクターを外している状態ですが基盤の裏側に幾つかコネクターが見えます。

その両端のコネクターがパネルのコネクター部分です。

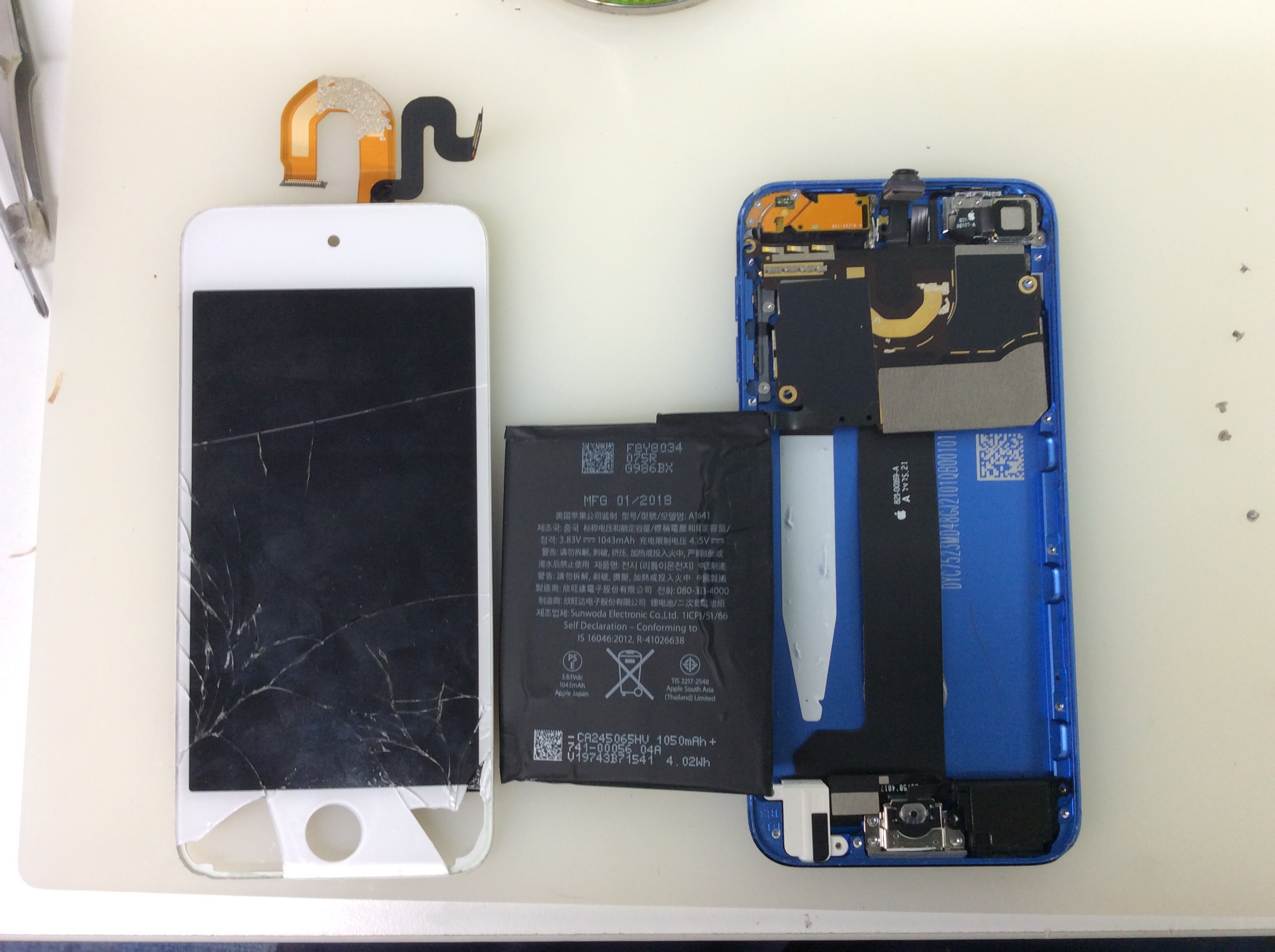

無事にパネルの取り外しが完了いたしました。

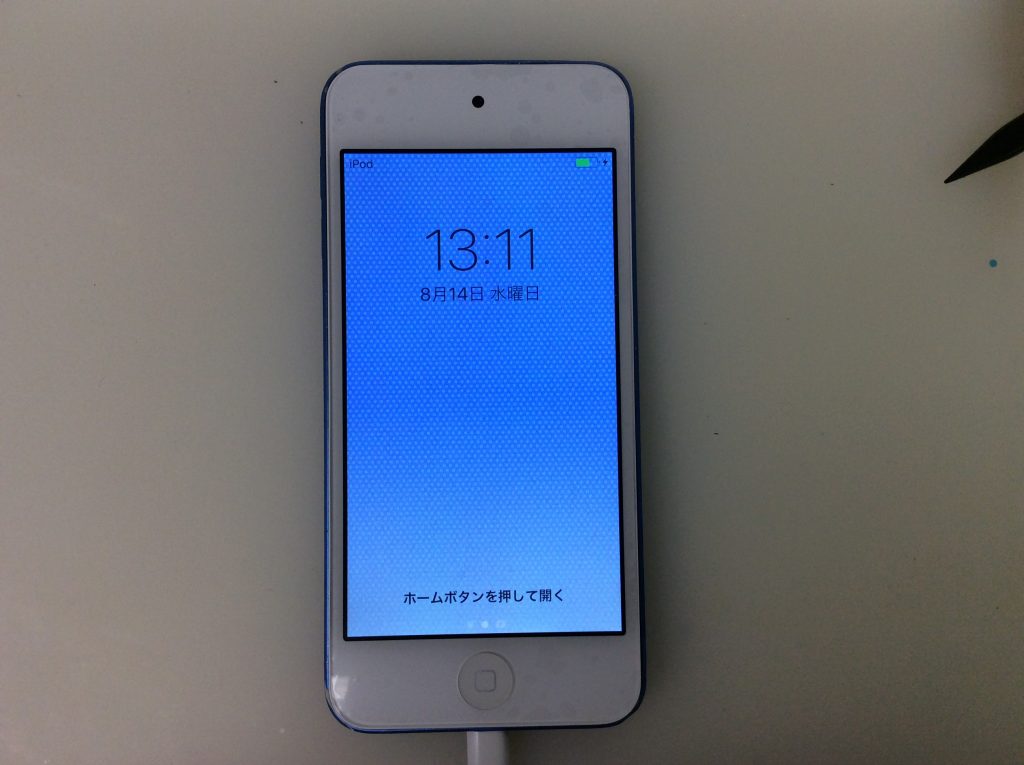

この後は新しいパネルに交換して戻していく作業となります。

作業時間は１時間ほどで完了いたしました！！

iPodの修理を行っているお店は現状かなり少ないです。

当店はtouch4~6のみ修理が可能となっておりますので、

修理をご検討中のお客様はご相談ください。
