なかなかお目に掛かれないiPadの液晶トラブル、原因は？？
どうも皆さんこんにちわ！
スマホ修理ジャパンスタッフです(^^♪
今日はiPadの修理をご紹介いたします。
修理内容は「液晶交換」です。
機種はiPadAir2になります(｀・ω・´)ｂ
Air2の修理も、最近新型がまた発売されたので、めっきり少なくなって来ましたね～
miniシリーズはまだ修理に来るのですが、Air2は・・・・減りました。正直。。。
なので、今回は久々の修理という事で、早速ブログにして見ました！
今日の修理はちょっとレアな故障です。
どんな故障だって？それはこれからご紹介しますね(^_-)-☆
液晶の色が・・・アプリの残像も？？
端末の状態を早速見ていきましょう。

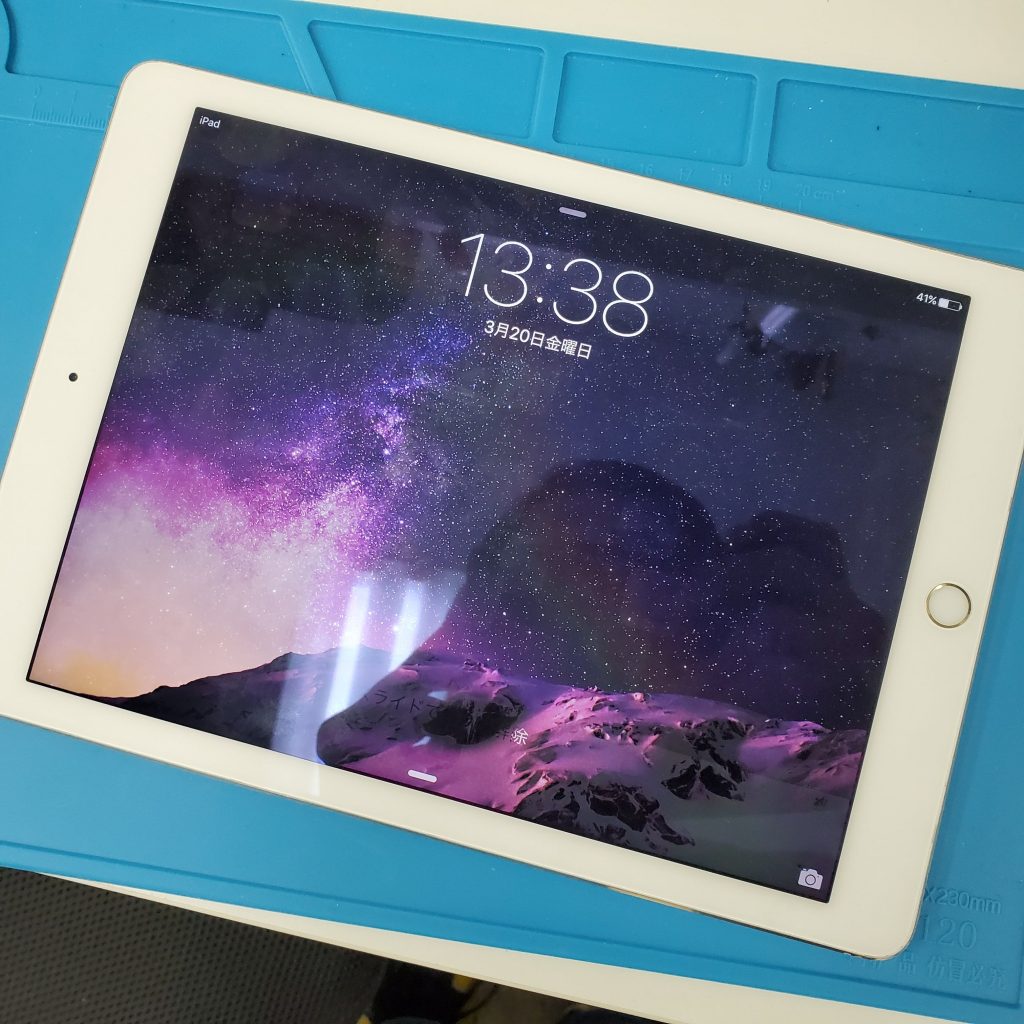

画像を見てください。どうです？分かりますか？
そうです。
なんとアプリのアイコンがロック画面上に残ってしまっているんですΣ(･ω･ﾉ)ﾉ！
しかも、ロック画面状態からも分かる通り、液晶の色が完全に変色しています。
不具合箇所は、液晶表示に関する部分のみで、タッチ操作等は問題なく使用できる状態でした。
【何故このような現象が起こるのか？】
iPadもiPhoneも同じ液晶を使用しています。
この様な現象は、今のiPhoneX以降に使われている「有機ELディスプレイ」では起こりうる現象なのですが、
液晶で残像が残る症状（いわゆる焼き付き）になる事は極めて稀です。
原因としては、液晶を映し出す為のICチップの不具合によるものと推定されます。
iPhoneもiPadの、液晶を画面上に映し出す為のICチップが組み付けられています。
そのICが経年劣化によって故障してしまい、今回の様な現象を生み出してしまっている可能性が高いです。
あと考えられる事と言えば、液晶を構築しているフィルムの劣化も考えられます。
基本的に液晶は焼き付きしにくい構造になっているので、今回の様なトラブルはほぼ起こる事はないはずなのです・・・
ですが、実際故障の報告事例は少ないにしろ、この様なICチップもしくは液晶内部のフィルムの故障で表示不良を起こす
事は十分考えられます。（古い機種やヘビーユーザーなら尚更です。）
この様な症状は基本的には液晶の交換で解消します。
早速修理をしていきましょう！
分解開始
まずはいつも通り液晶を外します。
iPadAir2は、他のiPadとは構造が異なっています。
iPadAir・mini1～3・iPad2～7までは、液晶とガラスパネル（タッチパネル）が別体の構造になっています。
しかし、iPadAir2・mini4・iPadAir3・iPadProシリーズは全て「液晶とガラスが一体型」となっています。
この一体型のメリットは、部品点数を減らす事が出来ることと、構造を簡易的に出来る為、軽量化できる点です。
デメリットとするならば、一体型の場合は修理費用がグンッと高くなってしまいます。（一体型なので高めなんです汗）
ホームボタンを外す
液晶を外した後は、ホームボタンを外します。
ホームボタンは指紋センサーが付いているタイプになりますので、慎重に取り外していきます。
スリープセンサーケーブルを外す
続いて、移植する部位として、「スリープセンサーケーブル」をヒートガンで暖めて外します。
ここの個所は、半田されている為、工具では外せません！
その為、ヒートガンで暖める必要があり、これをするとすぐに外す事が出来ます。
取り外しを完了したら、移植する部品は全て外したことになります。
次に移植作業を行っていきます。
半田付けはとても細かい手先の作業です
スリープセンサーケーブルは、組み付ける為には半田をし直す必要があります。
センサーケーブルには合わせ目があり、その合わせ目と液晶側を合わせながら組み付けます。（これが細かい作業になります）
一度軽く半田を乗せられれば、すぐくっ付きます、
ホームボタンを移植して移植作業完了
ホームボタンをパネルに組み付けて、剥がれない様にしっかり粘着させればOKです(^^♪
本体側にパネルテープを新たに貼り直して、組み立てを行っていきます。
残像は消えたかな？
再度起動した結果、先程の液晶の表示不良は綺麗に消えました！
先程と同じ位置を再度確認して見ると、残像として残っていたアイコンの跡も綺麗に無くなりました！
やはり液晶その物に問題があったみたいですね(;´∀｀)
これで安心して使い続けられますね(。-`ω-)ｂ
作業時間は2時間程度で完了しました！
勿論即日にてお渡しさせて頂きました！
