iPhoneSE液晶修理を細かくご紹介

こんにちは！スマホ修理ジャパン川越店です。



今回はSEの液晶交換の修理作業の流れを詳しく記載させていただきます。



※今回はSEの作業工程となっております。他機種ですと修理の流れが異なります

①本体とパネルを取り外すための第一歩

ご自身で修理される方で良く聞く失敗談が、本体とパネルをくっつけているネジを取り外す前に

パネルを剥がそうとして壊してしまった！です。

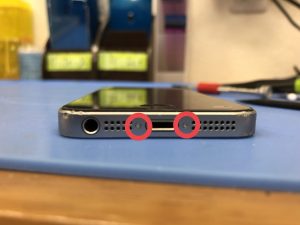

本体の充電する部分の隣に小さなネジがあるのが分かりますか？（画像赤丸部分）

このネジをまず最初に取り外します。

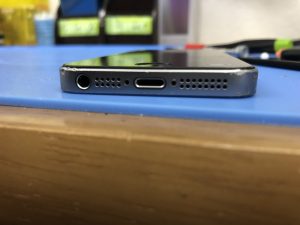

二つ穴が空いたように見えますね。この状態でやっとパネルを取り外すことができます。

②パネルを取り外す

ホームボタン側の端にパネルを取り外すヘラを使用してゆっくり外していきます。

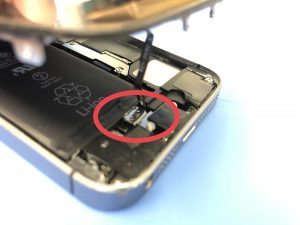

パネルを浮かせると細長いケーブルが見えます。これは

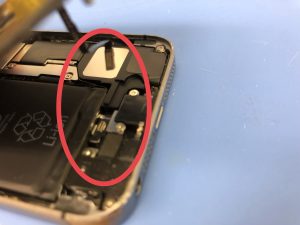

ホームボタンケーブルといい、切ってしまうとホームボタンが使用出来なくなるので要注意です。

パネルを取り外す際、このケーブルの存在を忘れて切ってしまう方も多くいます。

上記の様にこねくたのを傷付けない細いヘラ等で取り外します。

③バッテリーコネクタをはずす

ホームボタンケーブルを外したらお次はバッテリーのコネクタを外し、

完全にシャットダウンしましょう。

微量ながらにも通電しているので、バッテリーを外さない状態での修理は不具合や故障の原因になってしまうことが御座います。

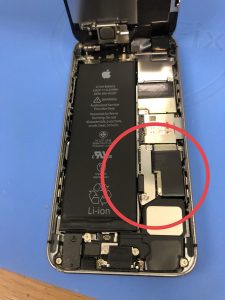

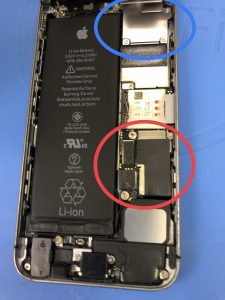

赤丸部分のメタルカバーを外します。

メタルカバーを外すとコネクタがあらわに。下のコネクタをはずします。

お次は青丸部分のメタルカバーを外します。

ネジの長さがそれぞれ異なりますので場所を間違えないよう気をつけましょう。

④液晶コネクタを取り外す

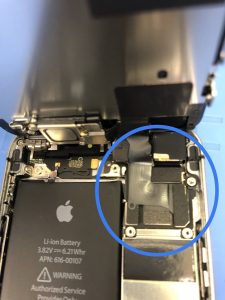

青丸部分についていたメタルカバーを外すと複数のコネクタがついているのがわかりますね。

ケーブルが重なっているので、右のコネクタ、下のコネクタ、上のコネクタの順番に

専用のヘラで外します。

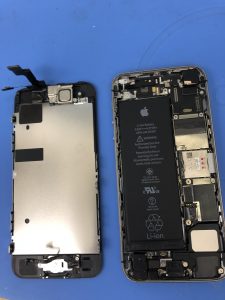

コネクタを外すと簡単にパネルを取り外すことが出来ます！

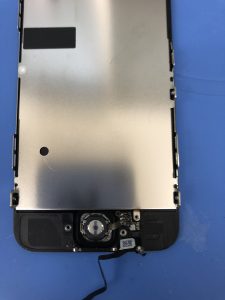

⑤ホームボタンを取り外す

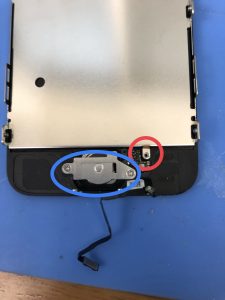

赤丸部分のネジを外し青丸部分のメタルカバーも取り外します。

ホームボタンのガスケット部分（黒いゴム製のカバー）に粘着がついているので

切らない様にゆっくり取り外します。

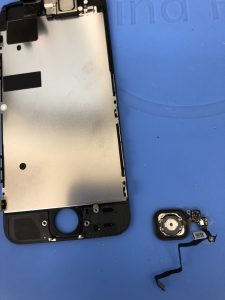

ホームボタンを取り外すことに成功！

⑥近接部分を取り外す

パネル上側についているのがインカメラ＋近接センサーです。

基本は新しいパネルに移植するものなので、こちらも傷付けないように取り外します

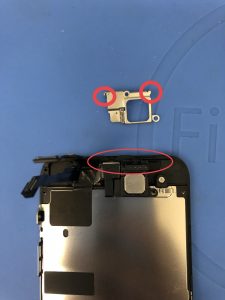

メタルカバーの上部赤丸部分は小さなツメがついており、下の細い赤丸部分に引っかけてついております。

ツメを傷付けないようずらして取り外します。

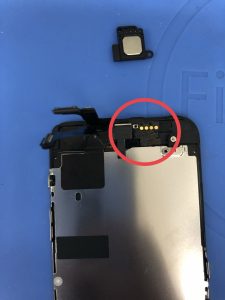

上の画像の小さな四角の部品がイヤスピーカーです。

この部品は強固で、そう壊れはしませんが、砂や水没には要注意です。

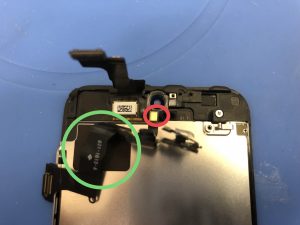

お次は赤丸部分の近接センサーケーブルを傷付けないようヘラなどで剥がします。

上記の画面の黄緑の丸はバックプレート（銀色の部分）にくっついているので無理に剥がさないように。

赤丸部分のコネクタを外します。（ボタンのようにくっついております）

⑦バックプレートを取り外す

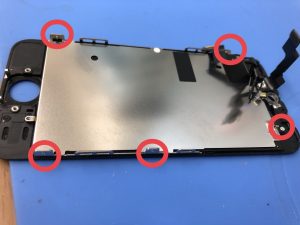

赤丸部分のネジを全て取り、銀色のバックプレートを取り外します。

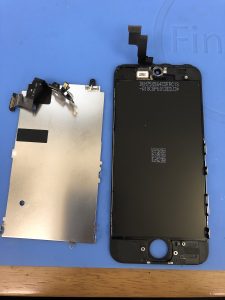

バックプレートを外すとこのようになります。

⑧新しいパネルに部品を移植し、本体にはめ込む

バックプレート→近接インカメラ→ホームボタンの順に取り外した部品を新しいパネルに移植し、

本体に付けて完成です。



iPhoneについている無数のネジはそれぞれ長さやねじ穴が違い、

間違えたネジをつけると部品や、基板を傷付けてしまったりする恐れが御座います。



急な不具合、ガラス割れ液晶割れ、バッテリー交換など御座いましたら是非当店にご依頼

下さいませ！(^O^)
